Kort introduktion

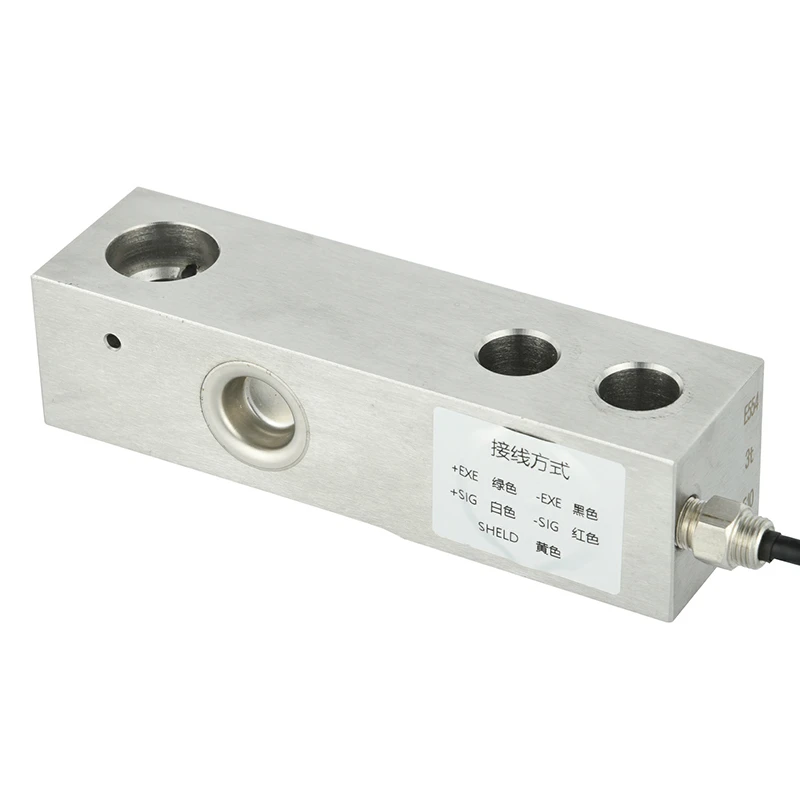

Vejecellebjælketypen er en specialiseret krafttransducer, der anvender en udkraget bjælkekonfiguration til at konvertere mekanisk belastning til et elektrisk signal. Dette design udmærker sig ved at levere nøjagtige og stabile målinger i kompakte installationer, hvor traditionelle søjle- eller S-celler er upraktiske.
Feature
1. Vejecellebjælketypen har en lav profil og stiv konstruktion, den giver hurtige responstider og minimal afbøjning, hvilket gør den velegnet til dynamiske vejeopgaver.
2.Integrationen af temperatur-kompenserede strain gauges sikrer ensartet output på tværs af varierende omgivende forhold, hvilket reducerer drift.
3. Dens enkle mekaniske grænseflade giver mulighed for nem montering og justering, hvilket minimerer installationsfejl og nedetid ved vedligeholdelse.
Kernespecifikation
| Belastningsrækkevidde |
0.25,0.5,1,2,3,5t |
| Nominel output (mV/V) |
2.0±0.002 |
| Omfattende fejl | ±0,02%FS |
| Input/output modstand (Ω) | 381±4/350±3 |
| Ledningsspecifikation længde |
Φ5 X 6M Eller tilpasset efter anmodning |
| Ledningsmetode | Grøn --------Excitation+ Sort--------Excitation- Hvid-----Signal+ Rød-------Signal- |
Anvendelse
1. Vejecellebjælketypen er meget udbredt i tragt- og silovejesystemer til at overvåge bulkmaterialeniveauer med høj repeterbarhed.
2. Ansat i medicinsk udstyr såsom patientlifte og genoptræningsudstyr for at sikre sikker og kontrolleret lasthåndtering.
3.Anvendt i landbrugsmaskiner til overvågning af-realtid af afgrødeudbytte eller foderfordelingsmekanismer.
Model ZH-LJ detaljespecifikation
|
Kapacitet |
0.25,0.5,1,2,3,5t |
Materiale |
rustfrit stål |
|
Nominel output (mV/V) |
2.0±0.002 |
Ikke-linearitet |
±0,02%FS |
|
Hysterese |
±0,02%FS |
Gentagelighed |
±0,01%FS |
|
Kryb (30 minutter) |
±0,02%FS |
Nul balance |
±1,00 %FS |
|
Temperaturpåvirkning på nul |
±0,02%FS/10 grader |
Temperaturpåvirkning på output |
±0,02%FS/10 grader |
|
Indgangsmodstand (Ω) |
381±4 |
Udgangsmodstand (Ω) |
350±3 |
|
Isolationsmodstand |
Større end eller lig med 5000MΩ |
Excitationsspænding |
5V-15V(DC) |
|
Kompenseret temperaturområde |
-10~+40 grader |
Driftstemperaturområde |
-40~+65 grad |
|
Sikker overbelastning |
150% FS |
Brydende læsning |
300% FS |
|
Kabel |
Φ5 X 6M Eller tilpasset efter anmodning |
Kabel farvekode |
Input:grøn+sort- Output:hvid+rød- |
Skitsdiagram
Specifik størrelse tabel
|
Nominel belastning (t) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
|
0.25, 0.5, 1 |
133.4 |
76.2 |
25.4 |
16.4 |
30.7 |
30 |
57.9 |
17 |
4.8 |
12.7 |
22 |
15.9 |
|
2 |
136.7 |
76.2 |
25.4 |
16.7 |
36.8 |
36.6 |
57.9 |
23 |
9.5 |
12.7 |
22 |
15.9 |
|
3 |
139.7 |
79.2 |
25.4 |
16.7 |
39 |
36.6 |
57.9 |
23 |
9.5 |
15 |
22 |
15.9 |
|
5 |
171.5 |
95.2 |
38.1 |
16.7 |
42.9 |
43 |
73.8 |
29.4 |
11 |
19 |
34.9 |
22.2 |
