Kort introduktion
Minivejecellen er en kompakt og let vægtsensor designet til præcis kraftmåling i trange rum.
Feature
1. Minivejecellen har høj følsomhed og nøjagtighed på trods af dens lille størrelse.
2. Robust konstruktion med hus af rustfrit stål eller aluminiumslegering for holdbarhed.
3. Minivejecellen er nem at integrere i stramme mekaniske layouts på grund af minimalt fodaftryk.
Kernespecifikation
| Belastningsrækkevidde | 50N-50KN |
| Nominel output (mV/V) | 1,0 ± 20 % mV/V |
| Omfattende fejl | ±0,2%FS |
| Input/output modstand (Ω) | 350±30 eller 700±30/350±5 eller 700±5 |
| Ledningsspecifikation længde | Φ3X 3M Eller tilpasset efter anmodning |
| Ledningsmetode | Rød --------Excitation+ Sort--------Excitation- Grøn-----Signal+ Hvid -------Signal- |
Anvendelse
Minivejecellen bruges i automatiserede samlebånd til at overvåge komponentvægten under robotudvælgelse-og-operationer, hvilket sikrer kvalitetskontrol uden at gå på kompromis med produktionshastigheden.
Model ZH-WC103 detaljespecifikation
|
Kapacitet |
50N-50KN |
Materiale |
Rustfrit stål |
|
Nominel output (mV/V) |
1.0± 20% |
Ikke-linearitet |
±0,5 %FS |
|
Hysterese |
±0,2%FS |
Gentagelighed |
±0,2%FS |
|
Kryb (30 min) |
±0,2%FS |
Nul balance |
± 2,00 %FS |
|
Temperaturpåvirkning på nul |
±0,05%FS/10 grader |
Temperaturpåvirkning på output |
±0,05%FS/10 grader |
|
Indgangsmodstand (Ω) |
350± 30/700± 30 |
Udgangsmodstand (Ω) |
350±5/700±5 |
|
Isoleringsmodstand |
Større end eller lig med 5000MΩ |
Excitationsspænding |
5V-15V(DC) |
|
Kompenseret temperaturområde |
- 10~+50 grad |
Driftstemperaturområde |
-20~+60 grader |
|
Tilladt overbelastning |
150% FS |
Brydende læsning |
300% FS |
|
Kabel |
Φ3X 3M Eller tilpasset efter anmodning |
Kabel farvekode |
Input: rød+sort- Output: grøn+hvid- |

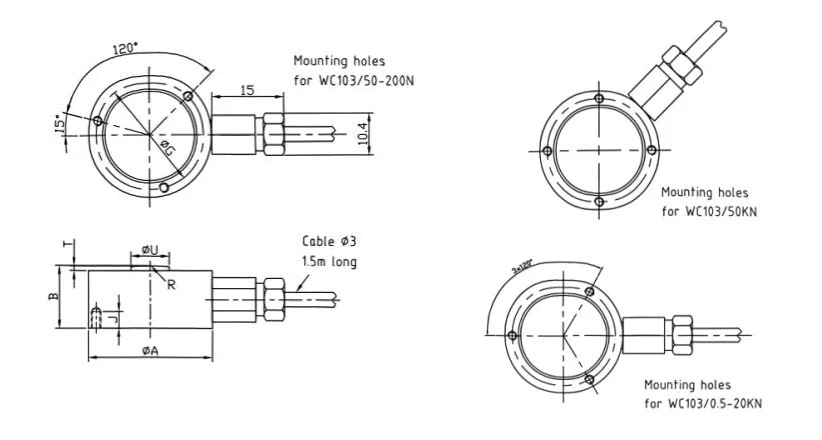

Skitsdiagram
Specifik størrelse tabel
|
Bedømt belastning(N/KN) |
φA |
B |
φG |
H |
J |
R |
T |
φU |
X |
|
50N-200N |
26 |
15 |
20.5 |
3×M3 |
6 |
20 |
2.5 |
5.5 |
10.5 |
|
500N-20KN |
26 |
13 |
22.75 |
3×M2 |
3.5 |
40 |
1 |
8 |
10.5 |
|
50KN |
46 |
28 |
40 |
4×M4 |
6 |
80 |
8 |
16 |
10.5 |
