Kort introduktion
Tension load cell i S-type-design er en præcisionskraftsensor, der er i stand til nøjagtigt at måle trækkræfter i både industrielle og laboratoriemæssige omgivelser. Dens kompakte "S"-form gør det muligt for den at håndtere tovejsbelastning, mens den bibeholder høj følsomhed og pålidelighed.
Feature
1. Tension load cell er typisk konstrueret af robust legeret stål til at modstå store belastninger og modstå deformation over tid.
2. Har klæbende indkapsling (limforsegling) for at beskytte de indre belastningselementer mod fugt, støv og ætsende stoffer.
3. Spændingsvejecellen arbejder efter belastningsprincippet med høj-præcisionsmodstand, hvor mekanisk forlængelse eller kompression ændrer den elektriske modstand for at producere et målbart udgangssignal.
Kernespecifikation
| Belastningsrækkevidde | 50 kg, 100 kg, 200 kg, 300 kg, 500 kg, 1000 kg, 2000 kg, 3000 kg, 5000 kg |
| Nominel output (mV/V) | 2,0 ± 0,005 mV/V |
| Omfattende fejl | 0,02 %FS |
| Input/output modstand (Ω) | 81±4/350±1 |
| Ledningsspecifikation længde | Φ6 * 5m Eller tilpasset efter anmodning |
| Ledningsmetode | Grøn---------Excitation+ Sort--------Excitation- Hvid---------Signal+ Rød ---------Signal- Gul--------Sense+ Blå-------- Sense-- Skjold ------gul (lang) |
Anvendelse
Spændingsvejecellen er almindeligt anvendt i cement-batchanlæg, overheadløftesystemer, kranvægte, kabelspændingsovervågning og materialeprøvningsmaskiner, hvilket sikrer nøjagtig kraftkontrol i krævende miljøer.
Model ZH-ST5 detaljespecifikation
|
Kapacitet |
50.100, 200, 300, 500,1000, 2000, 3000, 5000 kg |
Materiale |
Legeret stål |
|
Nominel output (mV/V) |
2.0 ± 0.005 |
Ikke-linearitet |
±0,02%FS |
|
Hysterese |
±0,02%FS |
Gentagelighed |
±0,01%FS |
|
Kryb (30 minutter) |
±0,02%FS |
Nul balance |
±1,00 %FS |
|
Temperaturpåvirkning på nul |
±0,02%FS/10 grader |
Temperaturpåvirkning på output |
±0,02%FS/10 grader |
|
Indgangsmodstand (Ω) |
381±4 |
Udgangsmodstand (Ω) |
350±1 |
|
Isolationsmodstand |
Større end eller lig med 5000MΩ |
Excitationsspænding |
5V-15V(DC) |
|
Kompenseret temperaturområde |
-10~+50 grader |
Driftstemperaturområde |
-20~+70 grader |
|
Sikker overbelastning |
150% FS |
Brydende lastning |
300% FS |
|
Kabel |
Φ6 X 5 M Eller tilpasset efter anmodning |
Kabel farvekode |
Input:grøn+sort- Output:hvid+rød - Sense: gul+blå- Skjold: gul (lang) Eller tilpasset efter anmodning |

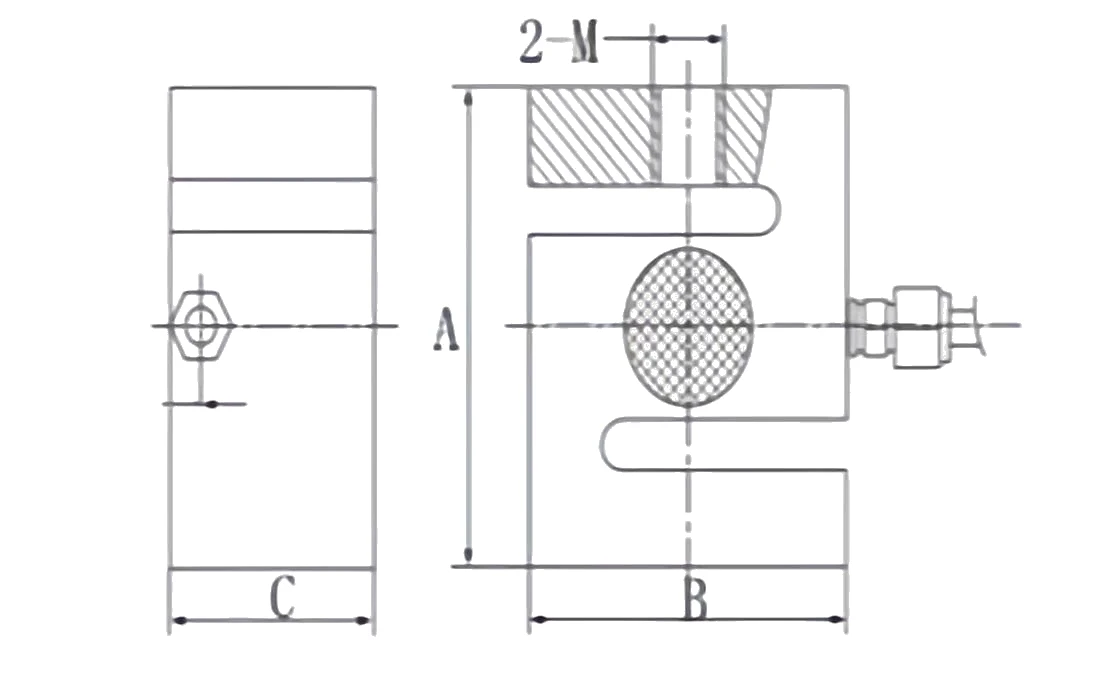

Skitsdiagram
Specifik størrelse tabel
|
Nominel belastning (kg) |
A |
B |
C |
M |
|
50/100/200 |
77 |
50.8 |
18.5 |
M10×1 |
|
300 |
77 |
50.8 |
24.4 |
M10×1 |
|
500 |
77 |
50.8 |
24.4 |
M12×1 |
|
1000 |
77 |
50.8 |
36 |
M12×1 |
|
2000 |
86 |
70 |
45 |
M16×1.5 |
|
3000 |
100 |
80 |
50 |
M18×1.5 |
|
5000 |
130 |
92 |
58 |
M20×2 |
