Kort introduktion
Denne type vejecelle anvender strain gauges på sine forskydningsbjælker til at detektere lodrette belastninger og konvertere dem til elektriske signaler, hvilket gør den til en nøglekomponent i lastbilvægtens vejecelle og udbredt i lastbilvægte, silovægte og store platformsvægte.
Feature
1. Konstrueret af høj-legeret stål, den dobbelte-endede forskydningsstråle-vejecelle tilbyder overlegen holdbarhed og korrosionsbestandighed, hvilket gør den yderst pålidelig i lastbilvægtsystemer, der er udsat for barske miljøer.
2. Konstruktionen af legeret stål forbedrer den strukturelle stivhed og udmattelsesmodstand, hvilket gør det muligt for den dobbelte-endede forskydningsstråle-vejecelle at opretholde målenøjagtigheden over lang-brug i krævende lastcelle-anvendelser i lastbilskala.
3. Med fremragende mekaniske egenskaber gør legeret stål det muligt for den dobbelte-endede forskydningsbjælkevejecelle at modstå kraftige stødbelastninger og overbelastningsforhold, hvilket sikrer stabil ydeevne i robuste lastcelleinstallationer i lastbilskala.
Kernespecifikation
| Belastningsrækkevidde | 10-75 kg |
| Nominel output (mV/V) | 3,0±0,01mV/V |
| Omfattende fejl | 0.03% |
| Input/output modstand (Ω) |
700±10Eller tilpasset efter anmodning/700±5 |
| Ledningsspecifikation længde |
Φ6 X 10m Eller tilpasset efter anmodning |
| Ledningsmetode | Rød --------Excitation+ Sort--------Excitation- Grøn-----Signal+ Hvid -------Signal- |
Anvendelse
I landbrugs- og fødevareforarbejdningsanlæg fungerer den dobbelte-skærende strålevejecelle som en vital del af både vejebrovejeceller og lastbilvægte til præcist at måle bulkkorn, foder eller flydende ingredienser under opbevaring og batching.
Model ZH-DS3 detaljespecifikation
|
Kapacitet |
10-75 kg |
Materiale |
Legeret stål |
|
Nominel output (mV/V) |
3.0±0.01 |
Ikke-linearitet |
±0,03 %FS |
|
Hysterese |
±0,05 %FS |
Gentagelighed |
±0,02%FS |
|
Kryb (30 minutter) |
±0,03 %FS |
Nul balance |
±1,00 %FS |
|
Temperaturpåvirkning på nul |
±0,03 %FS/10 grader |
Temperaturpåvirkning på output |
±0,03 %FS/10 grader |
|
Indgangsmodstand (Ω) |
700±10 Eller tilpasset efter anmodning |
Udgangsmodstand (Ω) |
700±5 |
|
Isolationsmodstand |
Større end eller lig med 5000MΩ |
Excitationsspænding |
5V-10V(DC) |
|
Kompenseret temperaturområde |
-10~+50 grader |
Driftstemperaturområde |
-20~+60 grader |
|
Sikker overbelastning |
120% FS |
Brydende lastning |
150% FS |
|
Kabel |
Φ6 X 10M Eller tilpasset efter anmodning |
Kabel farvekode |
Input: rød+sort- Output: grøn+hvid- |

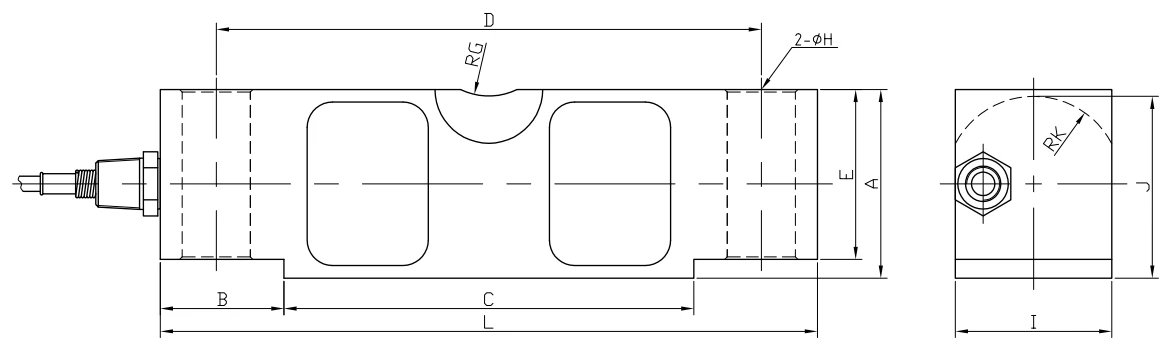

Skitsdiagram
Specifik størrelse tabel
|
Nominel belastning (klb) |
L |
A |
B |
C |
D |
E |
G |
H |
I |
J |
K |
|
10-25 |
197.0 |
49.3 |
35.0 |
127.0 |
165.0 |
43.2 |
19.0 |
18.0 |
43.4 |
47.5 |
22.9 |
|
40 |
260.4 |
62.0 |
49.0 |
162.4 |
216.0 |
53.4 |
25.4 |
20.6 |
50.0 |
59.4 |
28.5 |
|
50-75 |
260.4 |
74.7 |
49.0 |
162.4 |
216.0 |
67.3 |
25.4 |
27.0 |
62.0 |
72.1 |
35.0 |
