Kort introduktion
Takket være dens robuste modstand mod sidekræfter og excentrisk belastning sikrer den dobbelte-skærende bjælkevejecelle pålidelige og præcise målinger selv under barske industrielle miljøer og høje-kapacitetskrav. Dens robuste design gør den særligt velegnet til siloens vejecelle, hvor stabil ydeevne er afgørende for overvågning af bulkmaterialevægt nøjagtigt og konsekvent.
Feature
1. Høj sidekraftmodstand – Det dobbelte-forskydningsbjælkedesign modstår effektivt sideværts og excentriske belastninger, hvilket sikrer nøjagtige aflæsninger i vejecelleapplikationer.
2. Robust konstruktion til barske miljøer – Konstrueret til holdbarhed bevarer den præcision i krævende industrielle omgivelser, hvilket gør den ideel til silovejecellesystemer.
3. Konsekvent nøjagtighed ved høj kapacitet – Leverer stabil ydeevne under tunge belastninger, afgørende for pålidelig vægtovervågning i silovejecelleinstallationer.
Kernespecifikation
| Belastningsrækkevidde | 5-200 klb |
| Nominel output (mV/V) | 3mV/V |
| Omfattende fejl | 0.03% |
| Input/output modstand (Ω) | 700±10/700±5 |
| Ledningsspecifikation længde | Φ5(6)* 9m Eller tilpasset efter anmodning |
| Ledningsmetode | Rød --------Excitation+ Sort--------Excitation- Grøn-----Signal+ Hvid -------Signal- |
Anvendelse
Til minedrift og stenbrud er denne vejecelle integreret i robuste brovægtssystemer for nøjagtigt at måle nyttelast af dumpere og transportbåndsbelastninger i barske udendørs miljøer. Den er også-velegnet til silo-vejecelleapplikationer og giver pålidelige vægtdata til bulkmaterialelagring og -overførsel i industrielle omgivelser.
Model ZH-DS7 detaljespecifikation
|
Kapacitet |
5-200 klb |
Materiale |
Legeret stål/rustfrit stål |
|
Nominel output (mV/V) |
3.0±0.01 |
Ikke-linearitet |
±0,03 %FS |
|
Hysterese |
±0,03 %FS |
Gentagelighed |
±0,02%FS |
|
Kryb (30 minutter) |
±0,03 %FS |
Nul balance |
±1,00 %FS |
|
Temperaturpåvirkning på nul |
±0,03 %FS/10 grader |
Temperaturpåvirkning på output |
±0,03 %FS/10 grader |
|
Indgangsmodstand (Ω) |
700±10 |
Udgangsmodstand (Ω) |
700±5 |
|
Isolationsmodstand |
Større end eller lig med 5000MΩ |
Excitationsspænding |
5V-10V(DC) |
|
Kompenseret temperaturområde |
-10~+50 grader |
Driftstemperaturområde |
-20~+60 grader |
|
Sikker overbelastning |
120% FS |
Brydende lastning |
150% FS |
|
Kabel |
Φ5(6)* 9M Eller tilpasset efter anmodning |
Kabel farvekode |
Input: rød+sort- Output:grøn+hvid- |

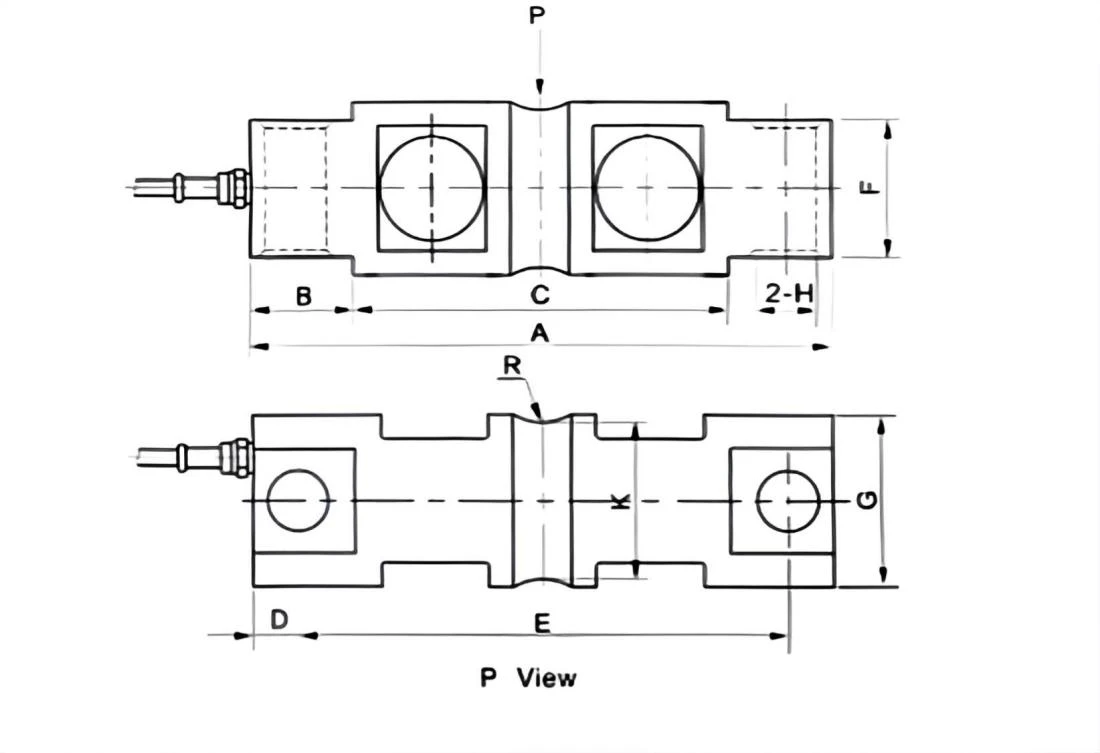

Skitsdiagram
Specifik størrelse tabel
|
Nominel belastning (klb) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
R |
|
5-10 |
206.0 |
36.5 |
133.0 |
15.7 |
174.6 |
28.5 |
43.2 |
16.5 |
37.6 |
12.7 |
|
20 |
206.0 |
36.5 |
133.0 |
15.7 |
174.6 |
28.5 |
49.5 |
16.5 |
37.6 |
12.7 |
|
30-75 |
260.0 |
47.5 |
165.0 |
22.0 |
216.0 |
60.2 |
76.2 |
27.0 |
69.3 |
25.4 |
|
100 |
286.0 |
47.5 |
190.5 |
22.4 |
241.3 |
63.5 |
88.0 |
27.0 |
82.3 |
38.1 |
|
150 |
286.0 |
47.5 |
190.5 |
22.4 |
241.3 |
71.1 |
89.0 |
27.0 |
82.3 |
38.1 |
|
200 |
409.0 |
77.5 |
254.0 |
39.5 |
330.0 |
116.7 |
137.0 |
40.0 |
131.0 |
50.8 |
