Kort introduktion
Kranbelastningssensoren er en robust last--overvågningsenhed, der er specielt udviklet til kranvejningsapplikationer, der giver nøjagtig kraftfeedback under løfteoperationer.
Feature
1. Kranbelastningssensoren er konstrueret med korrosionsbestandige-legeringsmaterialer for at opretholde ydeevnen i barske udendørs og marine miljøer.
2. Kranbelastningssensoren har et kompakt design med lav-profil, der integreres problemfrit med eksisterende kranrigning uden at hindre bevægelse.
3. Leverer digitalt output i høj-opløsning, der er kompatibelt med telemetrisystemer til fjernovervågning og datalogning.
Kernespecifikation
| Belastningsrækkevidde | 1-10t |
| Nominel output (mV/V) | 1,2 ±0,1 mV/V |
| Omfattende fejl | ±0,02%FS |
| Input/output modstand (Ω) | 385±15/350±5 |
| Ledningsspecifikation længde | Φ4 X 0,5M Eller tilpasset efter anmodning |
| Ledningsmetode | Rød --------Excitation+ Sort--------Excitation- Grøn-----Signal+ Hvid -------Signal- |
Anvendelse
Kranbelastningssensoren anvendes i havnecontainerkraner til kontinuerligt at spore løftede nyttelastvægte, hvilket hjælper operatører med at undgå overbelastningshændelser og sikrer godshåndteringssikkerhed.
Model ZH-CS2 Detail Specifikation
|
Kapacitet |
1-10t |
Materiale |
Legeret stål |
|
Nominel output (mV/V) |
1.2 ±0.1 |
Ikke-linearitet |
±0,02%FS |
|
Hysterese |
±0,02%FS |
Gentagelighed |
±0,01%FS |
|
Kryb (30 minutter) |
±0,02%FS |
Nul balance |
±1,00%FS |
|
Temperaturpåvirkning på nul |
±0,02%FS/10 grader |
Temperaturpåvirkning på output |
±0,02%FS/10 grader |
|
Indgangsmodstand (Ω) |
385±15 |
Udgangsmodstand (Ω) |
350±5 |
|
Isoleringsmodstand |
Større end eller lig med 5000MΩ |
Excitationsspænding |
5V-10V(DC) |
|
Kompenseret temperaturområde |
-10~+50 grader |
Driftstemperaturområde |
-20~+60 grader |
|
Sikker overbelastning |
150% FS |
Brydende læsning |
200% FS |
|
Kabel |
Φ4 X 0.5M Eller tilpasset efter anmodning |
Kabel farvekode |
Input: rød+sort- Output:grøn+hvid- |

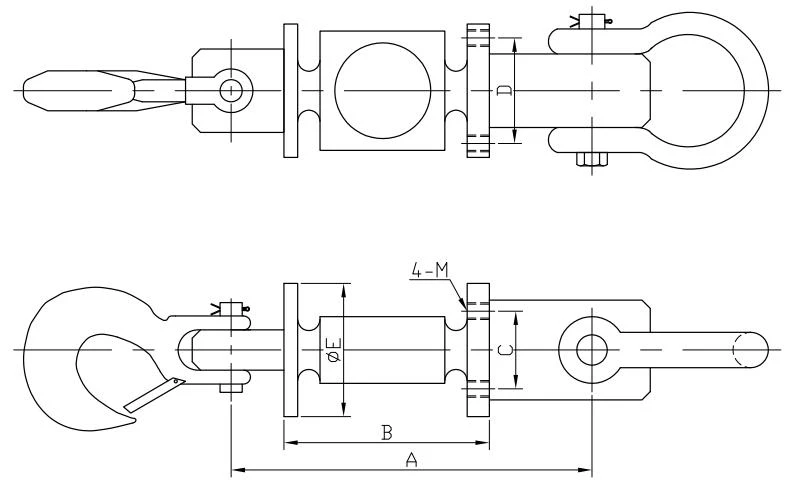

Skitsdiagram
Specifik størrelse tabel
|
Nominel belastning(t) |
A |
B |
C |
D |
E |
M |
|
1 |
130.0 |
74.0 |
16.0 |
37.0 |
48.0 |
M6 |
|
2 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
3 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
5 |
188.0 |
103.0 |
28.0 |
56.0 |
72.0 |
M6 |
|
10 |
230.0 |
120.0 |
28.0 |
66.0 |
82.0 |
M6 |
