Kort introduktion
Den trådløse belastningssensor er en kompakt,-batteridrevet enhed, der måler kraft eller vægt og transmitterer data via radiofrekvens, hvilket gør den ideel til overvågning af kran og løfteudstyr.
Feature
1. Muliggør belastningsovervågning i realtid- uden fysiske kabler, hvilket reducerer installationens kompleksitet og risikoen for sammenfiltring.
2. Den trådløse belastningssensor er udstyret med robuste krypteringsprotokoller for at sikre sikker og{1}}interferensfri kommunikation over lange afstande.
3.Designet med robuste huse og stød-modstandsdygtige monteringer til at modstå vibrationer og barske driftsmiljøer.
Kernespecifikation
| Belastningsrækkevidde | 3-10t |
| Nominel output (mV/V) | 2,0±0,1mV/V |
| Omfattende fejl | ±0,02%FS |
| Input/output modstand (Ω) | 385±15/350±5 |
| Ledningsspecifikation længde | Φ4 X 0,5 M Eller tilpasset efter anmodning |
| Ledningsmetode | Rød --------Excitation+ Sort--------Excitation- Grøn-----Signal+ Hvid -------Signal- |
Anvendelse
1. Bruges i mobile kraner og traverskraner for at forhindre overbelastningsforhold og forbedre driftssikkerheden.
2.Den trådløse belastningssensor anvendes ved rignings- og løfteinspektioner til midlertidige opsætninger, hvor ledningsføring er upraktisk.
3. Anvendes i byggeri og havnelogistik til dynamisk lastsporing på hejseredskaber og spredebjælker.
Model ZH-CS3 detaljespecifikation
|
Kapacitet |
3-10t |
Materiale |
Legeret stål |
|
Nominel output (mV/V) |
2.0±0.1 |
Ikke-linearitet |
±0,02%FS |
|
Hysterese |
±0,02%FS |
Gentagelighed |
±0,01%FS |
|
Kryb (30 minutter) |
±0,02%FS |
Nul balance |
±1,00 %FS |
|
Temperaturpåvirkning på nul |
±0,02%FS/10 grader |
Temperaturpåvirkning på output |
±0,02%FS/10 grader |
|
Indgangsmodstand (Ω) |
385±15 |
Udgangsmodstand (Ω) |
350±5 |
|
Isolationsmodstand |
Større end eller lig med 5000MΩ |
Excitationsspænding |
5V-10V(DC) |
|
Kompenseret temperaturområde |
-10~+50 grader |
Driftstemperaturområde |
-20~+60 grader |
|
Sikker overbelastning |
120% FS |
Brydende læsning |
150% FS |
|
Kabel |
Φ4 X 0.5 M Eller tilpasset efter anmodning |
Kabel farvekode |
Input: rød+sort- Output:grøn+hvid- |

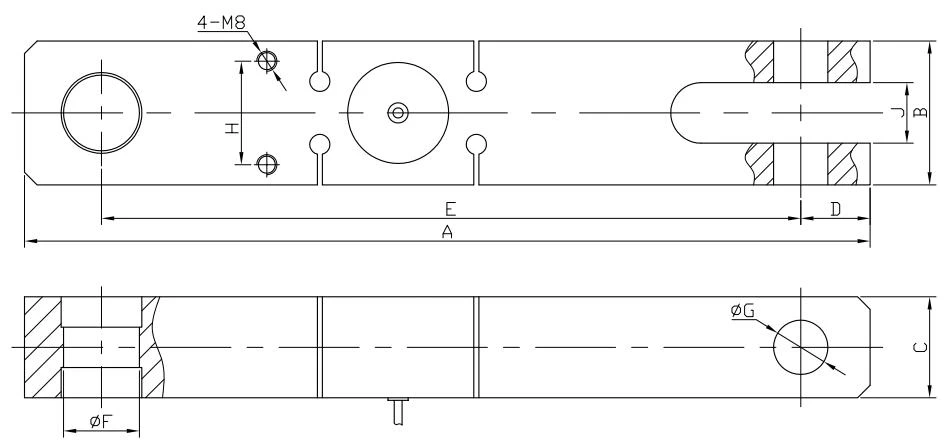

Skitsdiagram
Specifik størrelse tabel
|
Nominel belastning(t) |
A |
B |
C |
D |
E |
F |
G |
H |
J |
|
3 |
335 |
57 |
40 |
27.5 |
277.0 |
30 |
21.5 |
45 |
24 |
|
5 |
362 |
68 |
45 |
28.0 |
298.5 |
35 |
26.0 |
50 |
26 |
|
10 |
384 |
83 |
55 |
34.5 |
307.5 |
40 |
32.4 |
60 |
32 |
