Kort introduktion
Low Profile Pancake Load Cell er en specialiseret kompressionskraftsensor, der er kendetegnet ved dens karakteristiske korte,-skivelignende geometri. Denne sensor er designet til at ligne en flad "pandekage" og bruger en tyk, stiv metalskive,-typisk lavet af høj-legeret stål-med strain gauges, der er strategisk bundet til dens indre vævstruktur. I modsætning til højere kolonne-sensorer er dens primære ingeniørmål at give maksimal stivhed med minimal lodret afbøjning. Denne robuste, squat-profil gør den til en ideel løsning til applikationer med tung-vægtkapacitet, hvor den strukturelle højde er begrænset, og modstand mod bøjningsmomenter er afgørende.
Feature
1.Minimal afbøjning under belastning: Pandekagebelastningscellens lave profils mest definerende egenskab er dens ekstreme stivhed. Takket være dets tykke, skiveformede-elastiske element oplever den en ubetydelig lodret forskydning (ofte i mikronområdet) selv under fuld-nominel belastning, hvilket sikrer, at vejeplatformen forbliver praktisk talt stationær.
2.Høj modstand mod ikke-aksiale kræfter: Den brede flade belastningsoverflade giver enestående stabilitet mod parasitære kræfter, herunder bøjningsmomenter og sidebelastninger. Dette sikrer, at det målte signal afspejler ren lodret kompression, upåvirket af mekanisk slingre eller off{3}}belastning.
3.Kompakt og plads-besparende design: Dens pandekage-lignende formfaktor gør, at den kan passe ind i trange rum, hvor en højere vejecelle ikke kan. Denne lave-højdeprofil er afgørende for integration af vejesystemer i eksisterende maskineri med begrænset lodret frigang.
Kernespecifikation
| Belastningsrækkevidde | 0.1~300t |
| Nominel output (mV/V) | 1,5±0,005 eller 2,0±0,005 |
| Omfattende fejl | ±0,03 %FS |
| Input/output modstand (Ω) | 760±15(385±10) eller 700±5(350±5) |
| Ledningsspecifikation længde | Φ5 X 6M Eller tilpasset efter anmodning |
| Ledningsmetode |
Rød --------Excitation+ Sort--------Excitation- |
Anvendelse
Low Profile Pancake Load Cell er det foretrukne valg til hydrauliske presseovervågningssystemer. Ved metalstempling eller plastsprøjtestøbning har pressestempelet meget begrænset lodret vandring. Pandekagebelastningscellen med lav profil kan indlejres direkte i pressestøtten for at måle tonnage i real-tid uden at forstyrre maskinens slag, hvilket sikrer proceskvalitet og forhindrer overbelastning af udstyr.
Specifikation
|
Kapacitet |
0.1~300t |
Materiale |
Legeret stål/rustfrit stål |
|
Nominel output (mV/V) |
1.5±0.005 2.0±0.005 |
Ikke-linearitet |
±0,03 %FS |
|
Hysterese |
±0,03 %FS |
Gentagelighed |
±0,03 %FS |
|
Kryb (30 minutter) |
±0,03 %FS |
Nul balance |
±1,00%FS |
|
Temperaturpåvirkning på nul |
±0,02%FS/10 grader |
Temperaturpåvirkning på output |
±0,02%FS/10 grader |
|
Indgangsmodstand (Ω) |
760±15 385±10 |
Udgangsmodstand (Ω) |
700±5 350±5 |
|
Isoleringsmodstand |
Større end eller lig med 5000MΩ |
Excitationsspænding供桥电压 |
5V-15V(DC) |
|
Kompenseret temperaturområde |
-10~+40 grader |
Driftstemperaturområde |
-10~+70 grader |
|
Sikker overbelastning |
150% FS |
Breaking loading 极 |
200% FS |
|
Kabel |
Φ5 X 6M Eller tilpasset efter anmodning |
Kabel farvekode |
Input: rød+sort- Output: grøn+hvid- |

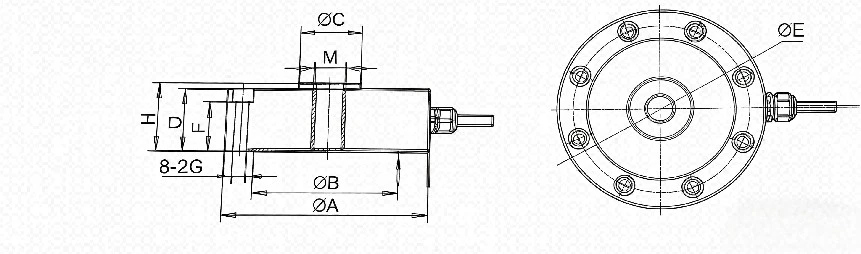

Skitsdiagram
Specifik størrelse tabel
|
Bedømt belastning(t) |
A |
B |
C |
D |
E |
F |
G |
H |
M |
|
0.1.0.2.0.5 |
75 |
55 |
18 |
27 |
63 |
21 |
5.5 |
30 |
M12×1.5 |
|
1,2,3,5 |
105 |
75 |
32 |
34 |
89 |
26.8 |
7.5 |
37 |
M16×1.5 |
|
10,15,20,25 |
124 |
83 |
39 |
48 |
101.8 |
38 |
8.5 |
52 |
M32×1.5 |
|
30,60 |
145 |
98 |
50 |
54 |
116.8 |
42 |
10.5 |
58 |
M40×1.5 |
|
100 |
200 |
132 |
76 |
70 |
162 |
64 |
12.5 |
83 |
M60×2 |
|
150-200t |
250 |
170 |
110 |
90 |
210 |
70 |
17 |
100 |
M80×3 |
|
300t |
320 |
220 |
162 |
100 |
270 |
80 |
17 |
100 |
M96×4 |
